Фотосепаратор для сухофруктов
+7 (495) 212-05-76
- Камеры обнаруживают видимые отверстия
- Сенсоры анализируют повреждённую поверхность
- Деформация дополняет цветовые признаки
- Равномерная подача открывает дефекты
- Испытания показывают предел обнаружения
Оптическое оборудование не определяет биологическое заражение как лабораторный анализ. Оно обнаруживает внешние признаки, которые могут быть связаны с повреждением сухофруктов насекомыми: отверстия, разрушенные участки кожицы, тёмные точки, деформации, паутинные включения и неоднородную поверхность. Фотосепаратор для сухофруктов сравнивает каждый плод с настроенными критериями качества. Если камеры или дополнительные сенсоры фиксируют сочетание подозрительных признаков, система направляет объект в поток отбраковки.
Какие признаки обнаруживаются
Повреждения могут различаться по виду продукта, стадии поражения и состоянию партии. На кураге дефекты заметны иначе, чем на изюме, финиках или черносливе. Наличие одного тёмного участка ещё не подтверждает поражение. Поэтому программа должна учитывать сразу несколько характеристик, а не удалять продукт только по одному оттенку. Оборудование может распознавать:
Они отличаются от естественных складок более чётким контуром и локальным изменением цвета. Для обнаружения важны разрешение камер и правильное положение плода в зоне контроля.
Повреждённая мякоть может быть светлее или темнее основного продукта. Система оценивает размер участка, форму и цветовой контраст.
На поверхности могут присутствовать тёмные точки, пылевидные частицы, нити или локальные загрязнения. Такие признаки анализируются вместе, поскольку по отдельности они могут быть похожи на обычную фруктовую крошку.
Внутреннее повреждение иногда приводит к усадке, провалам поверхности и нехарактерной деформации. Сортировщик сухофруктов сопоставляет геометрию объекта с допустимыми параметрами продукта.
Работа камер

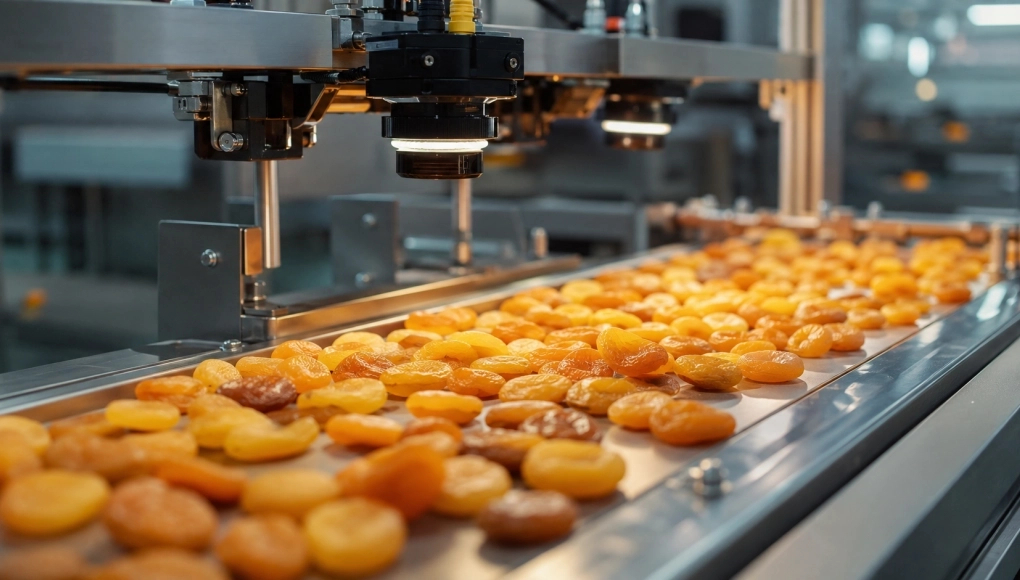

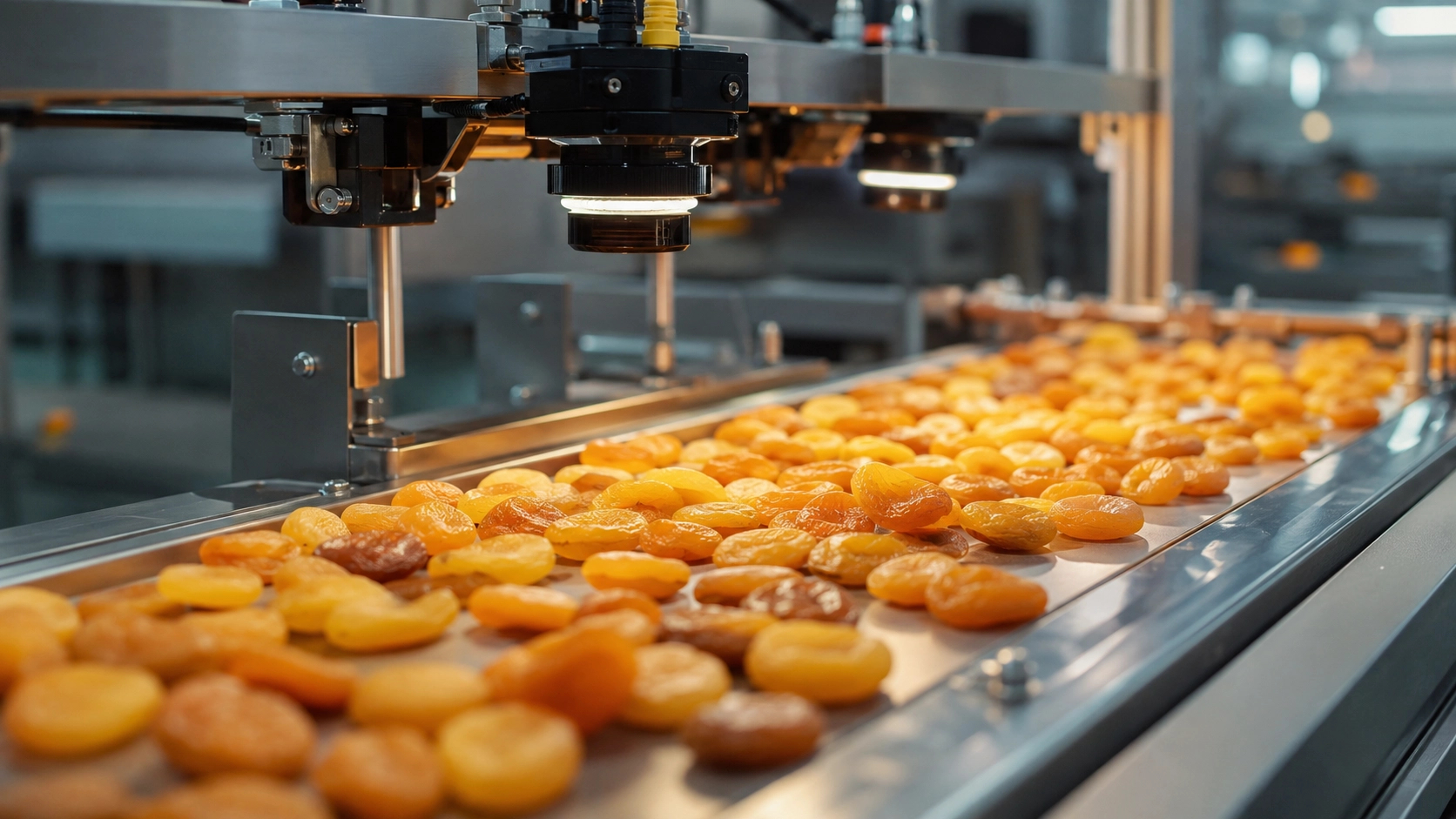

Камеры получают изображение каждого объекта в движущемся потоке. Программное обеспечение выделяет контуры сухофрукта, анализирует поверхность и сравнивает обнаруженные особенности с сохранённой программой сортировки. Поэтому перед зоной инспекции сухофрукты распределяют тонким слоем. Для контроля нескольких сторон могут применяться различные схемы подачи и расположения сенсоров, предусмотренные конструкцией конкретной машины.
Камерная система оценивает:
- общий цвет плода;
- локальные цветовые отклонения;
- форму внешнего контура;
- размер повреждённой области;
- расположение подозрительного участка.
Результат зависит от того, какая сторона продукта обращена к сенсорам. Если отверстие находится снизу или закрыто соседним плодом, оно может остаться незамеченным.
Цветовые отклонения
Повреждённые участки нередко отличаются от нормальной поверхности по оттенку. Однако сухофрукты сами по себе имеют неоднородную окраску, поэтому простого разделения на светлые и тёмные объекты недостаточно. Для более точной сортировки задают не только допустимый цвет всего плода, но и характеристики локальных пятен: площадь, контрастность, расположение и форму.
При настройке учитывают:
- естественный цвет продукта;
- допустимые тёмные участки;
- последствия способа сушки;
- различия между партиями;
- сахарный или пылевой налёт.
Курага может иметь коричневые участки из-за естественной сушки, а тёмный изюм — светлые следы сахарной кристаллизации. Если программа не учитывает эти особенности, вместе с подозрительными плодами будет удаляться качественная продукция.
Анализ поверхности
Следы повреждения насекомыми могут быть похожи на трещины, складки или механические дефекты. Система должна отличать естественную структуру сухофрукта от нетипичного нарушения поверхности. Поэтому для разных продуктов и форматов требуются отдельные настройки. Сортировка сухофруктов с косточкой и после её удаления не должна выполняться по одной программе без дополнительных испытаний.
Оборудование анализирует:
- глубину видимого контраста;
- форму края повреждения;
- повторяемость складок;
- структуру окружающей области;
- сочетание пятна и деформации.

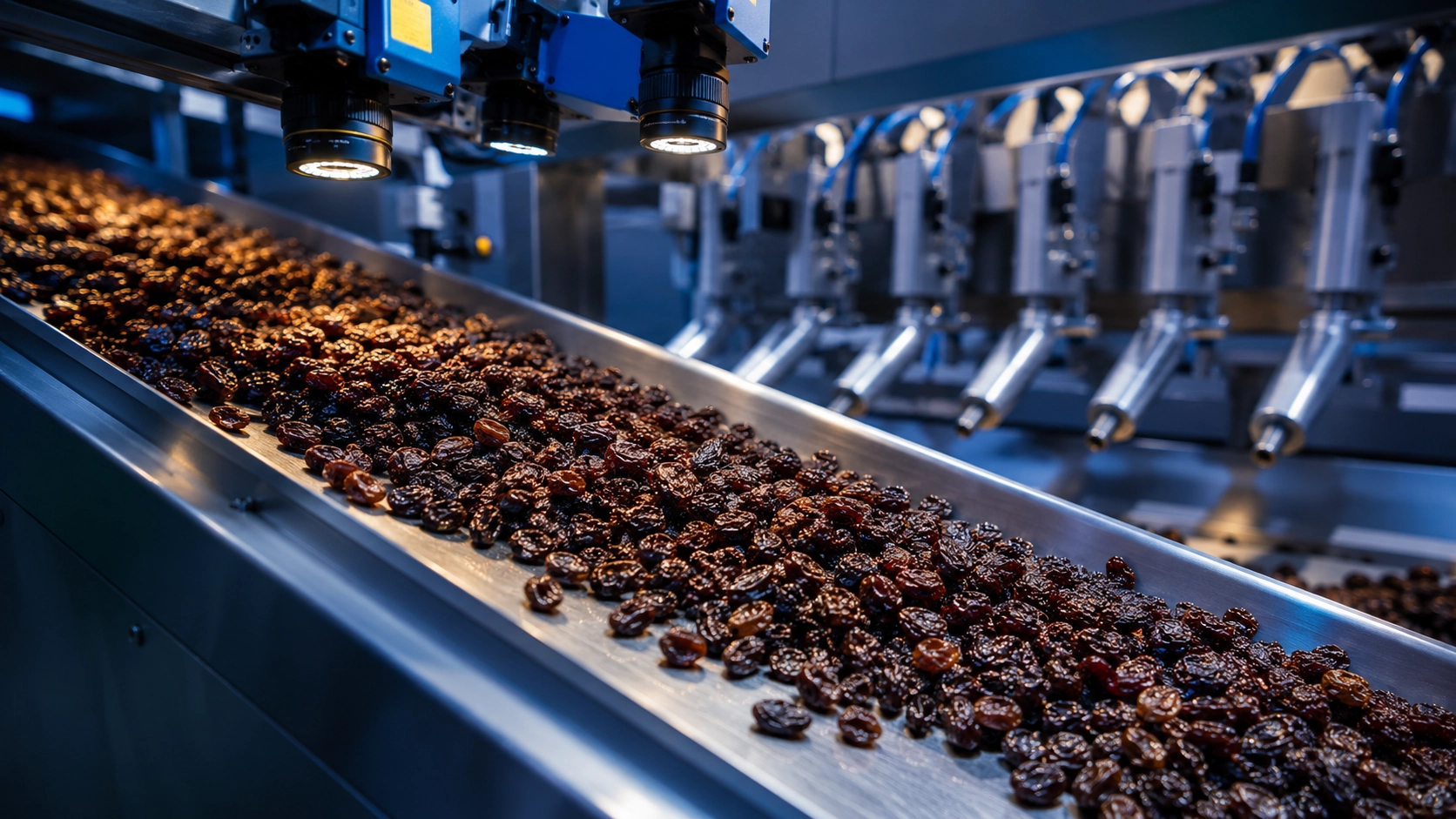

На изюме глубокие складки создают тени, похожие на небольшие отверстия. На черносливе след после удаления косточки может восприниматься как повреждение, если программа подготовлена для целых плодов.
Компания "РУСБАНА" предлагает установку, запуск, обслуживание и гарантию на поставляемые производственные линии, а также обучение персонала.
Дополнительные сенсоры
Камеры хорошо обнаруживают видимые цветовые и геометрические отклонения. Если дефект почти не отличается от качественного продукта по обычному изображению, могут потребоваться дополнительные сенсорные технологии. Поэтому при выборе машины необходимо точно определить задачу: удаление плодов с видимыми повреждениями или контроль скрытых внутренних дефектов. Для этих целей может потребоваться разное оборудование.
В зависимости от комплектации применяются:
- цветные камеры;
- лазерные сенсоры;
- ближний инфракрасный диапазон;
- анализ свойств поверхности;
- программная классификация объектов.
Такие системы расширяют число анализируемых признаков, но не превращают оборудование в лабораторный прибор. Внутреннее заражение без внешних проявлений может не обнаруживаться обычным фотосепаратором.
Подготовка продукта
Качество распознавания зависит от того, как сухофрукты подаются в зону контроля. Слипшиеся плоды, крошка и пыль закрывают поверхность и создают дополнительные объекты для анализа.
Перед сортировкой необходимо:
- разделить слипшиеся плоды;
- удалить мелкую крошку;
- снизить количество пыли;
- сформировать однослойный поток;
- стабилизировать скорость подачи.
Липкие финики и чернослив могут двигаться парами или небольшими скоплениями. В таком положении камеры видят общий контур, а поверхности соприкосновения остаются закрытыми. Излишняя вибрация также нежелательна. Она разрушает пересушенные плоды и увеличивает количество частиц, которые могут ошибочно восприниматься как признаки загрязнения.
Испытание машины
Фотосепаратор для сухофруктов необходимо проверять на реальной смеси качественной продукции и типичных дефектов. Специально отобранные крупные повреждения не показывают способность машины работать с небольшими отверстиями и неоднозначными пятнами. Результаты испытаний позволяют определить реальную границу обнаружения и подобрать настройки без чрезмерной потери качественного продукта.
Во время теста оценивают:
- долю обнаруженных повреждений;
- пропуск мелких отверстий;
- количество ложного сброса;
- работу при полной загрузке;
- точность удаления объекта;
- стабильность длительной сортировки.
Отдельно анализируют каждый вид дефекта. Машина может хорошо удалять деформированные плоды, но хуже распознавать небольшие отверстия, близкие по цвету к складкам.
Оптическое оборудование определяет не само заражение насекомыми, а его видимые проявления на сухофруктах. Камеры и дополнительные сенсоры анализируют отверстия, повреждения кожицы, локальные пятна, загрязнения и деформацию плодов. Точность контроля зависит от качества изображения, однослойной подачи и правильно подготовленной программы. Сортировщик сухофруктов необходимо испытывать на реальных партиях, поскольку естественные складки, цветовые различия и следы обработки могут быть похожи на признаки повреждения.
