Качество оптической сортировки зависит не только от камер, освещения и алгоритмов распознавания. Даже точная система начинает ошибаться, если продукт поступает рывками, перекрывает соседние частицы, покрыт пылью или движется по рабочей зоне плотными комками. Оптический сортировщик продуктов должен видеть каждую единицу сырья отдельно и в стабильных условиях. Поэтому перед камерой формируют равномерный поток, удаляют мелкую фракцию, разделяют слипшиеся части и распределяют продукт тонким слоем по всей рабочей ширине.
Почему подготовка влияет на точность распознавания
Камера оценивает только ту часть продукта, которая находится в поле зрения. Если одна частица закрывает другую, скрытый дефект не распознаётся, а система отбраковки получает неполную информацию.
Нестабильная подача приводит к нескольким последствиям:
- отдельные участки потока остаются непросмотренными;
- возрастает количество пропущенных дефектов;
- хороший продукт попадает в отбракованный поток;
- форсунки удаляют сразу несколько соседних частиц;
- производительность меняется в течение смены;
- настройки перестают соответствовать фактической загрузке;
- увеличивается количество повторных проходов.
Подготовка продукта должна обеспечивать одинаковые условия для каждой частицы. Тогда сортировка продуктов становится повторяемым процессом, а не серией удачных и неудачных распознаваний.
Каким должен быть поток перед камерой
Идеальный поток состоит из отдельных частиц, которые движутся с постоянной скоростью, не перекрывают друг друга и занимают доступную рабочую ширину. Слишком редкий поток снижает фактическую производительность машины. Слишком плотный ухудшает обзор и увеличивает ложную отбраковку. Задача подающего оборудования — найти рабочую загрузку, при которой используется вся ширина зоны контроля, но продукт остаётся разделённым.
Перед входом в оптическую зону необходимо обеспечить:
- стабильную подачу по массе;
- равномерное распределение по ширине;
- минимальное число соприкасающихся частиц;
- отсутствие плотных комков;
- предсказуемую траекторию движения;
- одинаковую скорость продукта;
- минимальное количество пыли;
- отсутствие лишней поверхностной воды.
Как сформировать тонкий слой
Тонкий слой не всегда означает расположение строго в один ряд. Допустимая плотность зависит от размера, формы и контрастности продукта, однако значительное перекрытие частиц обычно ухудшает результат.
Для распределения применяют:
- вибрационные питатели;
- ленточные распределители;
- каскадные лотки;
- разгонные конвейеры;
- рифлёные подающие поверхности;
- вращающиеся распределители;
- накопительные бункеры с регулируемой выгрузкой.
Вибрационный питатель помогает разделять сыпучее сырьё и равномерно выводить его из накопителя. Ленточный распределитель подходит для более крупных, хрупких или влажных продуктов, которым нежелательно интенсивное встряхивание.
Для эффективной подачи важно настроить:
- амплитуду вибрации;
- частоту колебаний;
- скорость ленты;
- высоту слоя в накопителе;
- ширину выходной щели;
- угол наклона;
- скорость поступления с предыдущего участка.
Увеличение вибрации не всегда улучшает распределение. Хрупкий продукт начинает ломаться, лёгкие частицы подпрыгивают, а длинные ломтики разворачиваются поперёк движения и перекрывают соседние элементы.
Зачем нужен накопительный участок
Оптическая система должна получать продукт с постоянной скоростью, даже если предыдущая машина работает неравномерно. Для компенсации колебаний устанавливают небольшой управляемый накопитель. Накопитель не должен превращаться в глубокий бункер, где продукт уплотняется под собственным весом. Для хрупких, влажных и липких продуктов предпочтительны широкие ёмкости с небольшой высотой слоя и плавной выгрузкой. Полезно предусмотреть датчики минимального и максимального уровня. Они позволяют согласовать скорость предыдущего конвейера с фактическим расходом сортировщика.
Он выполняет несколько задач:
- принимает кратковременный избыток сырья;
- поддерживает непрерывную подачу;
- уменьшает влияние остановок предыдущего оборудования;
- стабилизирует нагрузку на распределитель;
- позволяет регулировать производительность линии;
- предотвращает резкие выбросы продукта.
Компания "РУСБАНА" предлагает установку, запуск, обслуживание и гарантию на поставляемые производственные линии, а также обучение персонала.
Как удалить пыль и мелкую фракцию
Пыль оседает на защитных стёклах, источниках света и рабочих поверхностях. Из-за этого изображение постепенно теряет контрастность, а результаты начала и конца смены начинают различаться. Сито удаляет частицы меньше установленного размера, а аспирация отделяет лёгкую пыль, оболочки и сухие растительные примеси. Эти операции нельзя считать взаимозаменяемыми: тяжёлая мелкая фракция не удаляется слабым воздушным потоком, а лёгкая пыль может пройти через сито вместе с продуктом. Точку аспирации размещают так, чтобы воздушный поток не нарушал траекторию продукта перед камерой.
- формирует облако в зоне падения;
- воспринимается системой как множество отдельных объектов;
- вызывает лишние срабатывания форсунок;
- загрязняет внутренние элементы;
- попадает в поток годного продукта;
- скапливается под конвейерами;
- увеличивает частоту очистки оборудования.
- вибросита;
- решётчатые классификаторы;
- аспирационные каналы;
- воздушные сепараторы;
- барабанные очистители;
- сетчатые конвейеры;
- локальные вытяжные системы.
Что делать с влажным продуктом
Капли воды меняют отражение света и создают блики. Одна и та же поверхность в сухом и влажном состоянии может восприниматься камерой как продукт разного оттенка. Осушение не обязательно должно полностью высушить поверхность. Важно сделать состояние продукта стабильным по всей партии. Если первая часть потока почти сухая, а следующая покрыта водой, одна настройка камеры не обеспечит одинаковый результат. Для нежных продуктов выбирают более продолжительный, но мягкий способ удаления воды. Сильный воздушный поток или центрифугирование способны повредить листья, ягоды и тонкие ломтики.
- частицы прилипают друг к другу;
- продукт скользит с непостоянной скоростью;
- на фоне появляются мокрые участки;
- система фиксирует ложные цветовые различия;
- загрязнения быстрее прилипают к поверхности;
- часть сырья задерживается на направляющих.
- сетчатый участок стекания;
- вибрационное осушение;
- воздушные ножи;
- центрифуги;
- барабанные осушители;
- абсорбирующие или дренирующие ленты.
Как подготовить замороженный продукт
Замороженное сырьё может смерзаться во время хранения или транспортировки. Перед сортировкой его необходимо разделить без значительного повышения температуры. Слишком длительное темперирование создаёт влагу на поверхности и меняет оптические свойства продукта. Поэтому разъединять части желательно механически, сохраняя установленную температуру.
- дробитель мягких смерзшихся блоков;
- вибрационный рыхлитель;
- короткий темперирующий конвейер;
- устройство удаления снега и льда;
- сито для мелкой ледяной фракции;
- распределительную ленту.
- температуру продукта;
- продолжительность нахождения вне холодной зоны;
- появление конденсата;
- повторное смерзание;
- количество повреждённых частей;
- накопление льда на оборудовании.
Подготовка зависит от формы продукта
Одинаковое оборудование подачи не может одинаково эффективно работать с горохом, ломтиками овощей, зеленью и целыми плодами. Для плоских ломтиков важно избежать наложения. Круглые продукты, напротив, могут перекатываться и менять траекторию. Листовая продукция имеет низкую массу и легко смещается вентиляцией или аспирацией.
Для разных групп применяют собственные решения:
- Гранулы и зерно — вибрационные лотки, сита и аспирация.
- Кубики — распределительные виброконвейеры и удаление мелкой фракции.
- Ломтики — разгонная лента и мягкое разделение слипшихся частей.
- Ягоды — широкие конвейеры с минимальной высотой перепада.
- Листовая зелень — спокойная ленточная подача и защита от воздушных потоков.
- Орехи и снеки — аспирация, удаление крошки и бережная вибрация.

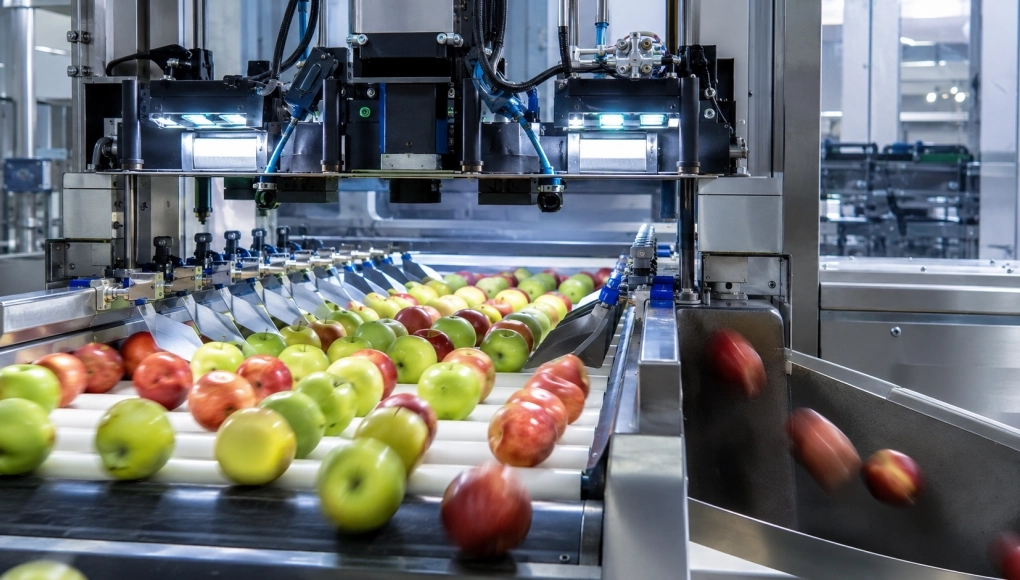

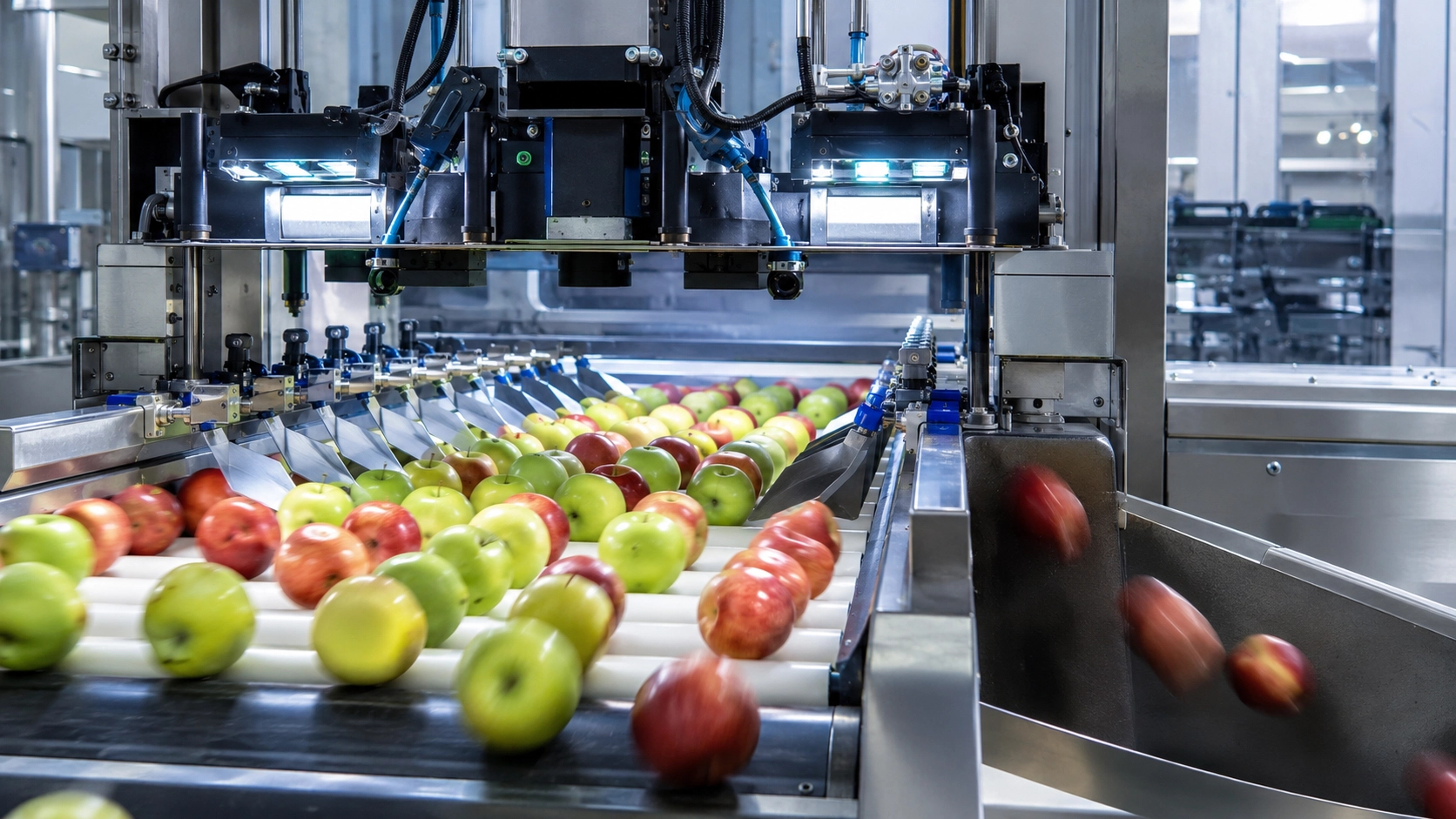

- Целые овощи и фрукты — роликовые или ленточные системы, позволяющие осматривать большую часть поверхности.
Как подготовка влияет на систему отбраковки
Камера может правильно распознать дефект, но система удаления не попадёт в нужную частицу, если её траектория нестабильна. Когда частицы касаются друг друга, воздушный импульс может удалить хороший продукт вместе с дефектным. Чем лучше разделён поток, тем точнее работает отбраковка и ниже потери годного сырья. Сортировка пищевых продуктов должна оцениваться по двум показателям одновременно: сколько дефектов осталось в основном потоке и сколько качественного продукта было удалено ошибочно.
Для точной отбраковки необходимо обеспечить:
- одинаковую скорость движения;
- предсказуемое положение частиц;
- отсутствие столкновений после сканирования;
- стабильную точку падения;
- минимальное расстояние от камеры до форсунок;
- равномерное давление воздуха;
- отсутствие плотных групп.
Эффективность оптической сортировки определяется состоянием потока перед камерой. Продукт необходимо равномерно подать, распределить по рабочей ширине, очистить от пыли и мелкой фракции, разделить комки и стабилизировать поверхностную влажность. Такая подготовка помогает камере увидеть каждую частицу, а системе отбраковки — удалить дефект без лишних потерь качественного сырья.
