Видеосортировщик для замороженных ягод
+7 (495) 212-05-76
- Комки разделяются без разрушения
- Ледяная крошка удаляется заранее
- Ягоды распределяются равномерным слоем
- Подача сохраняет постоянную скорость
- Температура предотвращает повторное смерзание

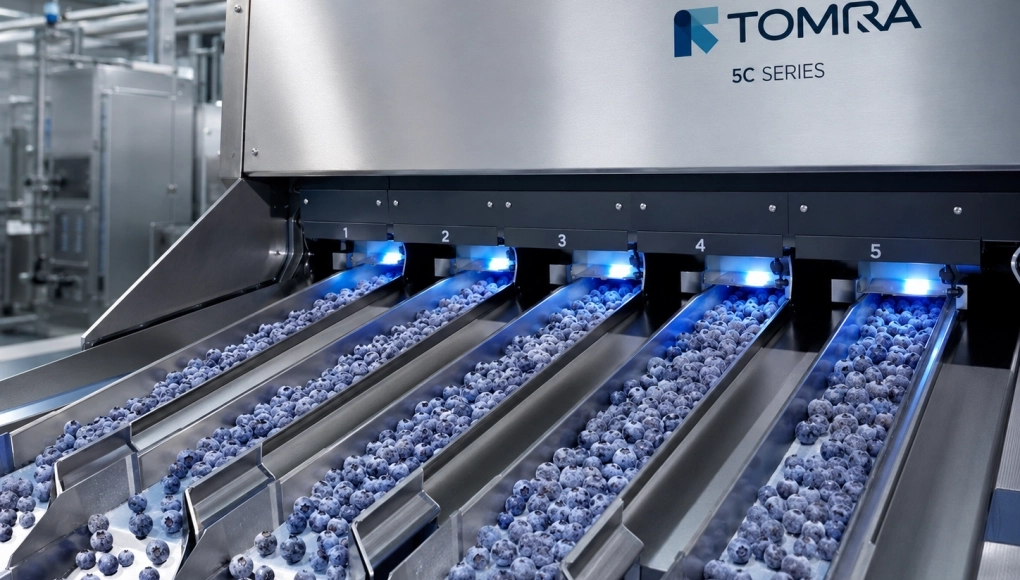

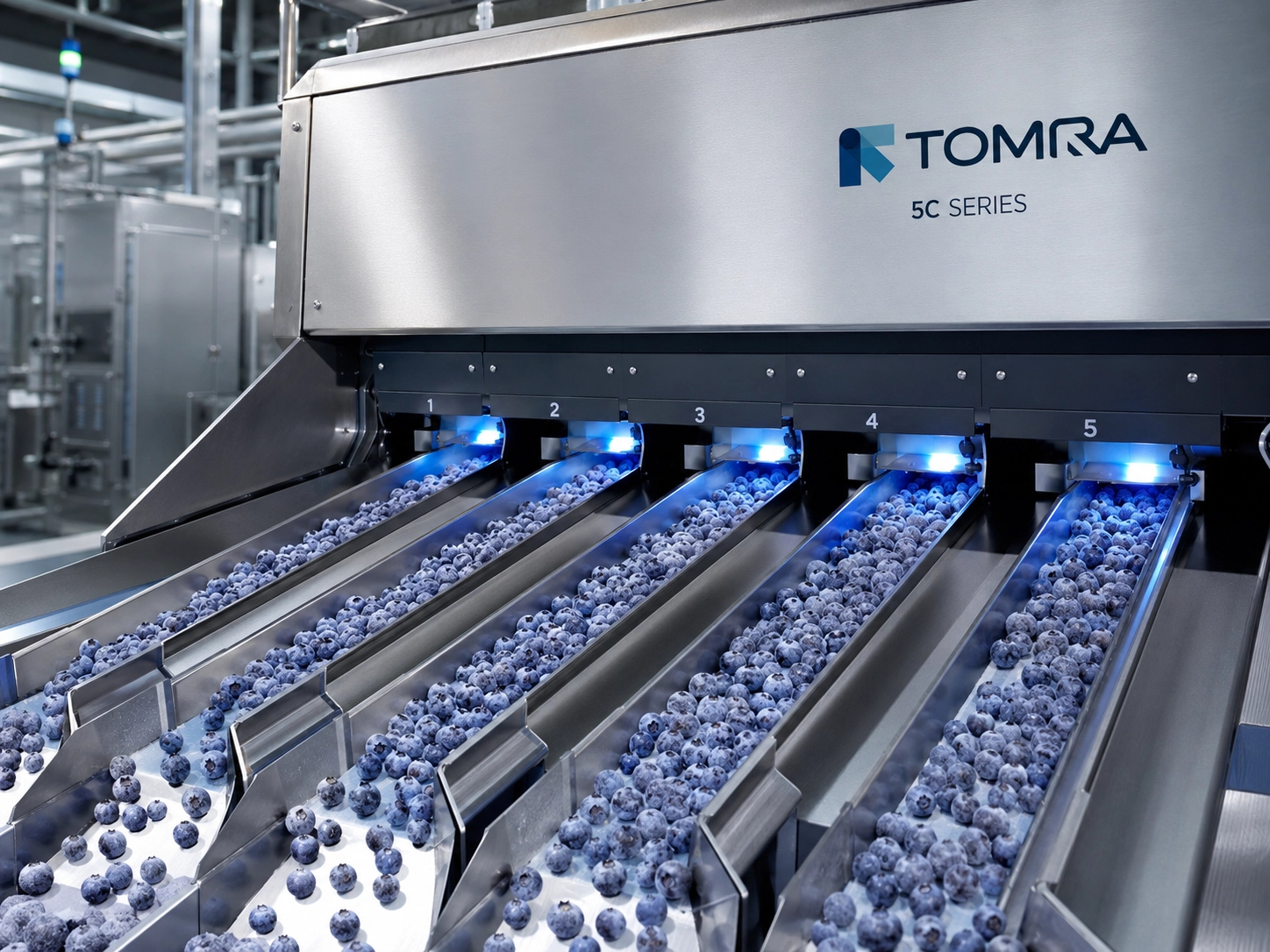

Точность оптического контроля зависит не только от камер, программных настроек и механизма отбраковки. Перед входом в сортировочную зону ягоды должны двигаться отдельными объектами, равномерно распределяться по рабочей ширине и сохранять стабильное состояние поверхности. Если после IQF-туннеля продукт поступает комками, содержит свободный лёд или подаётся неравномерными порциями, видеосортировщик для замороженных ягод получает нестабильное изображение. Одни дефекты остаются закрыты соседними плодами, а ледяная крошка может ошибочно распознаваться как постороннее включение.
Требования к подаче
Сортировщик для замороженных ягод наиболее точно работает с продуктом, который образует тонкий однослойный поток. Каждая ягода должна быть видна сенсорам и отделена от соседних объектов. Подготовительный участок должен выполнять все шесть задач одновременно. Разделение комков не должно сопровождаться интенсивным дроблением, а равномерное распределение — заметным нагревом продукта. Перед машиной необходимо обеспечить:
Смерзшиеся ягоды нельзя подавать в зону контроля единым комком. Внутренние плоды останутся невидимыми для камер, а весь объект может быть отбракован по размеру или форме.
Ледяная крошка перегружает систему распознавания и механизм отбраковки. Кроме того, мелкие светлые частицы могут закрывать поверхность ягод и искажать их контуры.
Узкий плотный поток ухудшает обзор и не использует всю рабочую зону машины. Равномерное заполнение позволяет увеличить производительность без образования многослойной подачи.
Если ягоды поступают волнами, машина чередует работу с редким и перегруженным слоем. Настройки, подходящие для одного состояния, становятся менее точными для другого.
Сильная вибрация и большая высота падения увеличивают количество ягодной крошки. Новые повреждения появляются уже после заморозки и усложняют отделение исходных дефектов.
Частичное оттаивание вызывает появление влаги и последующее повторное смерзание. Поверхность становится блестящей, а отдельные ягоды соединяются между собой.
Разделение комков
Смерзшиеся скопления образуются из-за поверхностной влаги, перегрузки IQF-туннеля, задержки продукта после выхода или температурных колебаний. Размер комков может меняться в течение смены, поэтому настройка участка разделения должна учитывать не только среднее состояние партии. Задача участка состоит не в измельчении всех скоплений любой ценой. Слишком плотный комок лучше отделить как отдельный дефект, чем разрушить его вместе с качественными ягодами и получить большое количество мелкой крошки.
Для обработки применяют:
- вибрационные транспортёры;
- каскадные переходы;
- вращающиеся разделители;
- регулируемые направляющие;
- сетчатые рабочие поверхности.
Воздействие выбирают по прочности конкретной ягоды. Плотная смородина или голубика выдерживают более активное перемещение, тогда как малина и ежевика быстро разрушаются при ударах.
Удаление ледяной крошки
Свободный лёд может образовываться из капель воды, инея, повреждённой поверхности и разрушенных ледяных перемычек. Его желательно удалить до того, как начнётся сортировка замороженных ягод. Если просеивающий участок перегружен, отверстия закрываются продуктом и перестают выполнять свою функцию. Поэтому площадь рабочей поверхности должна соответствовать максимальной подаче, а не только среднему потоку.
Для отделения мелкой фракции используют:
- сетчатые конвейеры;
- вибрационные сита;
- перфорированные участки;
- контролируемый воздушный поток;
- отдельный отвод просыпи.
Размер отверстий подбирают так, чтобы через рабочую поверхность проходил лёд и мелкая крошка, но не полноценные ягоды. Для мелкой смородины или голубики потребуется другая конфигурация, чем для клубники.
Равномерный слой

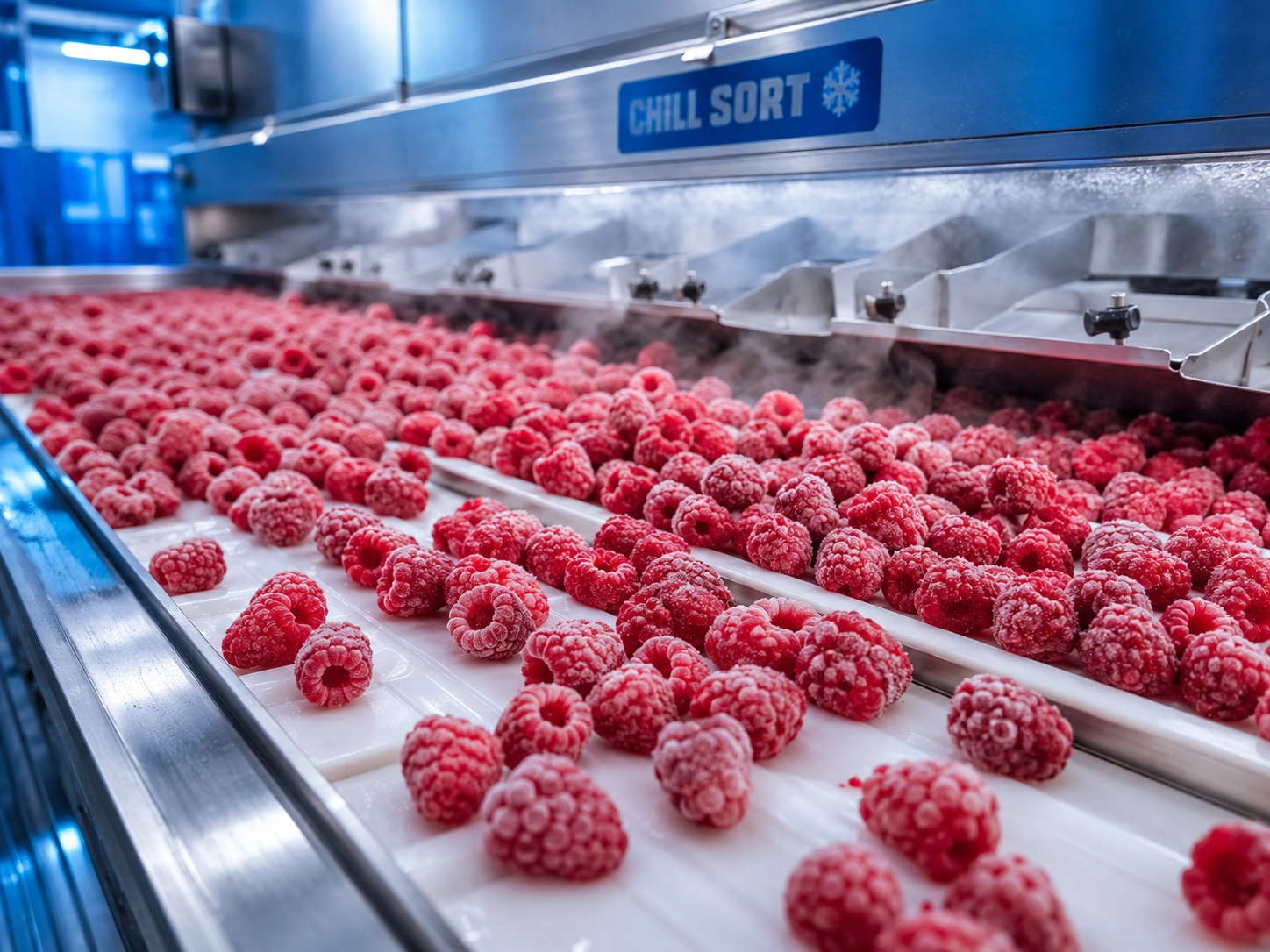

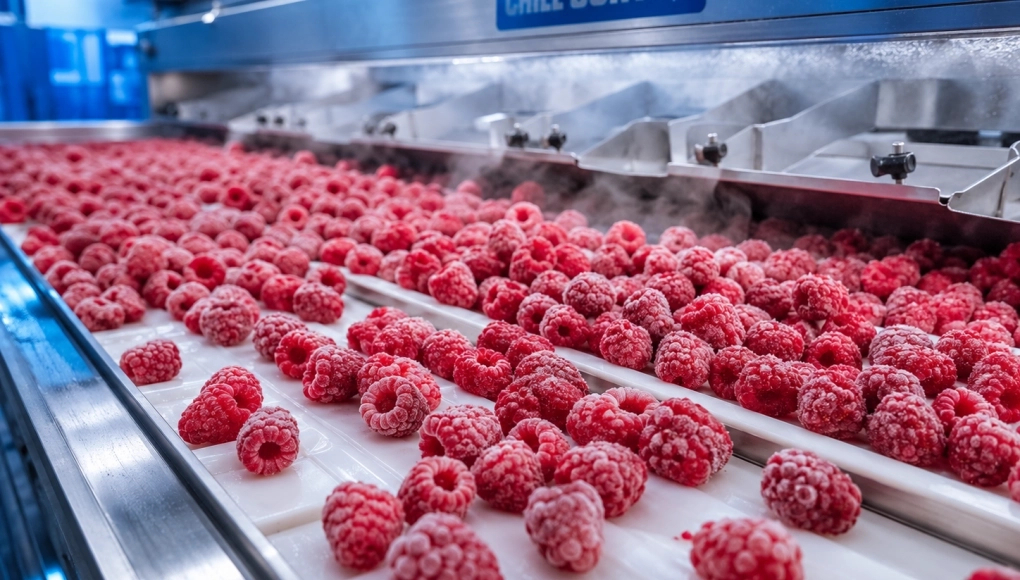

Перед зоной видеоконтроля продукт распределяют по всей доступной ширине. Это снижает перекрытие ягод и позволяет сенсорам анализировать отдельные объекты.
Распределительный участок должен обеспечивать:
- одинаковую толщину потока;
- отсутствие боковых скоплений;
- заполнение всей ширины;
- разделение соприкасающихся ягод;
- стабильную скорость движения.
Для этого могут использоваться вибропитатели, распределительные лотки и переходные транспортёры. Их настройка зависит от размера, формы и коэффициента трения продукта. Крупная клубника легче образует отдельный слой, но требует больше площади. Мелкая ягода распределяется плотнее и может занимать свободные промежутки между соседними объектами, создавая частичное перекрытие.
Компания "РУСБАНА" предлагает установку, запуск, обслуживание и гарантию на поставляемые производственные линии, а также обучение персонала.
Стабильность загрузки
Даже правильно распределённый поток может периодически становиться слишком плотным, если предыдущее оборудование подаёт продукт порциями. Причиной становятся накопительные бункеры, остановки транспортёров или неравномерный выход из морозильного туннеля.
Для стабилизации используют:
- промежуточные питатели;
- датчики уровня продукта;
- частотное управление приводами;
- синхронизацию транспортёров;
- ограничители максимальной подачи.
Сортировщик для ягод должен получать предсказуемое количество продукта в минуту. Средняя производительность за час не отражает кратковременные перегрузки, при которых ягоды закрывают друг друга. Автоматика может уменьшать скорость предыдущего транспортёра при росте слоя. Более эффективное решение — заранее согласовать работу IQF-туннеля, накопительного участка и сортировочной машины.
Температура продукта
Замороженные ягоды необходимо подавать в машину без длительного нахождения в тёплом помещении. При нагреве на поверхности появляется влага, которая меняет отражение света и увеличивает слипание. Буферный участок должен вмещать только объём, который можно обработать без заметного изменения температуры. Использовать его как длительный накопитель замороженных ягод не следует.
Перед сортировкой контролируют:
- температуру продукта;
- продолжительность ожидания;
- температуру помещения;
- наличие конденсата;
- повторное смерзание ягод.
Особенно опасны остановки линии. Продукт остаётся на открытом транспортёре, частично нагревается, а после восстановления движения попадает в более холодную зону и снова смерзается.
Поверхностный иней
Тонкий слой инея изменяет естественный цвет продукта и может скрывать небольшие дефекты. Особенно заметно это при сортировке тёмных ягод, где светлый налёт создаёт сильный контраст. Поэтому стабилизация температуры перед машиной часто повышает результат лучше, чем простое увеличение чувствительности камер.
На появление инея влияют:
- перепады температуры;
- высокая влажность воздуха;
- открытые переходные зоны;
- длительные остановки;
- частичное оттаивание поверхности.
Программные настройки могут учитывать некоторую естественную неоднородность, но они не компенсируют постоянно меняющееся состояние ягод. Если одна часть партии покрыта инеем, а другая остаётся чистой, границы распознавания становятся менее точными.
Настройка сортировщика
После стабилизации подачи можно переходить к программной настройке. Если продукт движется непредсказуемо, изменение чувствительности не даст устойчивого результата. Для разных продуктов нужны отдельные программы. Клубника, малина, смородина и голубика различаются по цвету, форме, размеру и допустимым естественным повреждениям.
В программе задают:
- допустимые оттенки ягоды;
- минимальный размер дефекта;
- границы по форме;
- признаки посторонних материалов;
- режим отбраковки комков.
Настройки проверяют на основной и удалённой фракциях. Чистый выходной поток ещё не означает эффективную работу: вместе с дефектами может удаляться значительная доля качественных ягод.
Контроль отбраковки
Отвод брака необходимо регулярно проверять в течение смены. Изменение входящего сырья, количества инея или толщины слоя способно увеличить ложное удаление качественной продукции.
При контроле оценивают:
- долю обнаруженных дефектов;
- количество качественных ягод;
- содержание ледяной крошки;
- наличие посторонних включений;
- изменение состава по времени.
Если в браке становится больше качественного продукта, сначала проверяют подачу и состояние поверхности. Причина может находиться перед машиной, а не в самой программе распознавания. Стабильная подготовка позволяет поддерживать настройки дольше и реже корректировать их по ходу смены.
Подготовка замороженных ягод к сортировке по видео включает разделение комков, удаление свободного льда, равномерное распределение и стабилизацию подачи. Эти операции создают условия, при которых камеры видят отдельные объекты, а механизм отбраковки удаляет именно выбранный дефект. Точность сортировки зависит от температуры, состояния поверхности и механического обращения с продуктом. Правильно организованный участок перед машиной снижает ложный сброс, уменьшает количество скрытых дефектов и помогает использовать производительность оборудования без перегрузки зоны контроля.
