Фотосепаратор автоматически разделяет продукт по визуальным и спектральным признакам. Оборудование обнаруживает частицы неподходящего цвета, формы или размера, распознаёт отдельные посторонние включения и удаляет их из общего потока без остановки линии. Если рассматривать фотосепаратор, принцип работы можно представить как последовательность быстрых операций: продукт распределяется перед камерой, освещается, фотографируется, анализируется программой, после чего система точечно удаляет обнаруженный дефект. Все эти действия происходят за доли секунды, пока частица движется через рабочую зону.
Какие задачи решает фотосепаратор
Оборудование применяется там, где продукт можно разделить по признакам, доступным оптической системе. Конкретные возможности зависят от камер, освещения, программного обеспечения и дополнительных сенсоров.
Машина не определяет качество абстрактно. Она сравнивает каждый объект с признаками, которые были заданы при настройке. Поэтому результат зависит от того, насколько точно оператор определил границы между годным продуктом, допустимым отклонением и браком.
Фотосепаратор может обнаруживать:
- частицы другого цвета;
- потемневшие или недозрелые продукты;
- пятна и изменения поверхности;
- повреждённые фрагменты;
- отклонения по форме;
- слишком крупные или мелкие частицы;
- растительные примеси;
- камни и минеральные включения;
- фрагменты упаковочного материала;
- отдельные виды пластика;
- скорлупу, оболочки и шелуху;
- продукт с выраженными внешними дефектами.
Из каких узлов состоит фотосепаратор
Конструкция оборудования зависит от продукта и способа подачи, но основная схема обычно включает:
- приёмный бункер;
- дозирующее устройство;
- вибрационный питатель или конвейер;
- разгонный лоток;
- рабочую зону контроля;
- источники освещения;
- одну или несколько камер;
- вычислительный блок;
- систему отбраковки;
- каналы отвода продукта;
- панель управления;
- систему очистки оптики.
В одних моделях продукт движется по наклонному лотку и затем свободно падает перед камерой. В других он остаётся на конвейерной ленте. Выбор конструкции зависит от размера, формы, прочности и поведения сырья при движении.
Первый этап: дозированная подача продукта
Процесс начинается с загрузки продукта в приёмный бункер. Из него сырьё должно поступать в рабочую зону непрерывно, без резких перепадов производительности.
Для регулирования потока используют:
- вибрационные питатели;
- ленточные транспортёры;
- регулируемые заслонки;
- шнековые дозаторы;
- многоканальные лотки;
- датчики уровня;
- частотно-регулируемые приводы.
Второй этап: формирование тонкого слоя
Перед камерой продукт необходимо разделить на отдельные объекты. Для этого сырьё ускоряют и распределяют по всей рабочей ширине. Для зерна, семян, орехов и мелких гранул часто используют лотковую подачу со свободным падением. Крупные, хрупкие, влажные или плоские продукты удобнее контролировать на ленте.
- вибрационные желоба;
- наклонные каналы;
- разгонные ленты;
- роликовые поверхности;
- каскадные переходы;
- специальные направляющие;
- многоканальные питатели.
- частицы редко перекрывают друг друга;
- рабочая ширина используется равномерно;
- скорость движения остаётся постоянной;
- продукт не скапливается возле одного борта;
- траектория каждой частицы предсказуема;
- между объектами достаточно пространства для точной отбраковки.

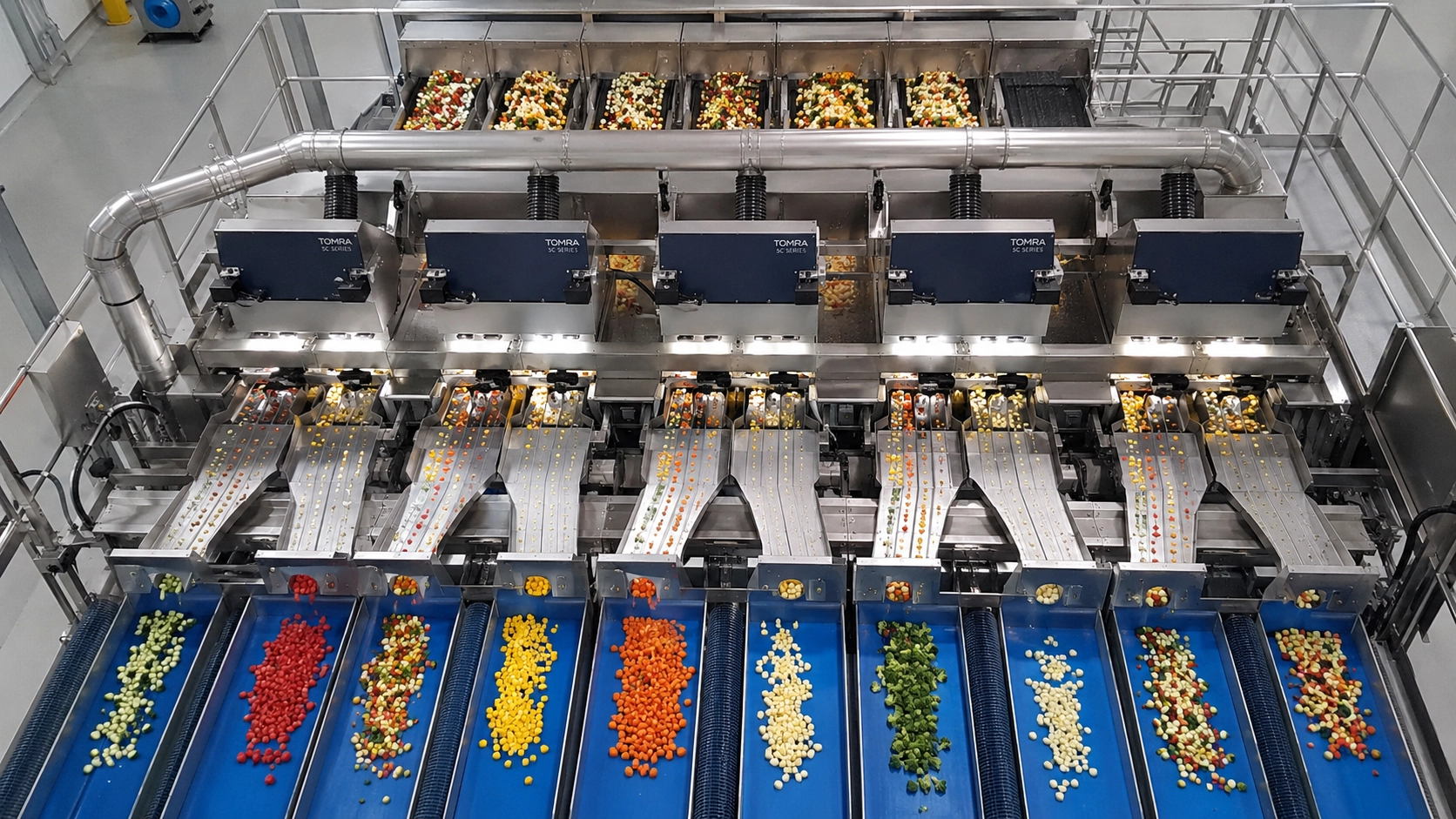

Продукт разгоняется по наклонному каналу, покидает его край и проходит через зону контроля в свободном падении. Камеры фиксируют объект, после чего форсунки изменяют траекторию дефектной частицы. Преимущества такой схемы:
- высокая скорость обработки;
- простая траектория движения;
- возможность установки камер с разных сторон;
- точная пневматическая отбраковка;
- удобная работа с сыпучим продуктом.
Лотковая конструкция подходит для:
- зерна;
- семян;
- бобовых;
- круп;
- орехов;
- сухих ягод;
- гранул;
- небольших овощных кубиков.
Для влажного или липкого продукта лоток может быть менее удобен: сырьё задерживается на поверхности, меняет скорость и образует скопления.

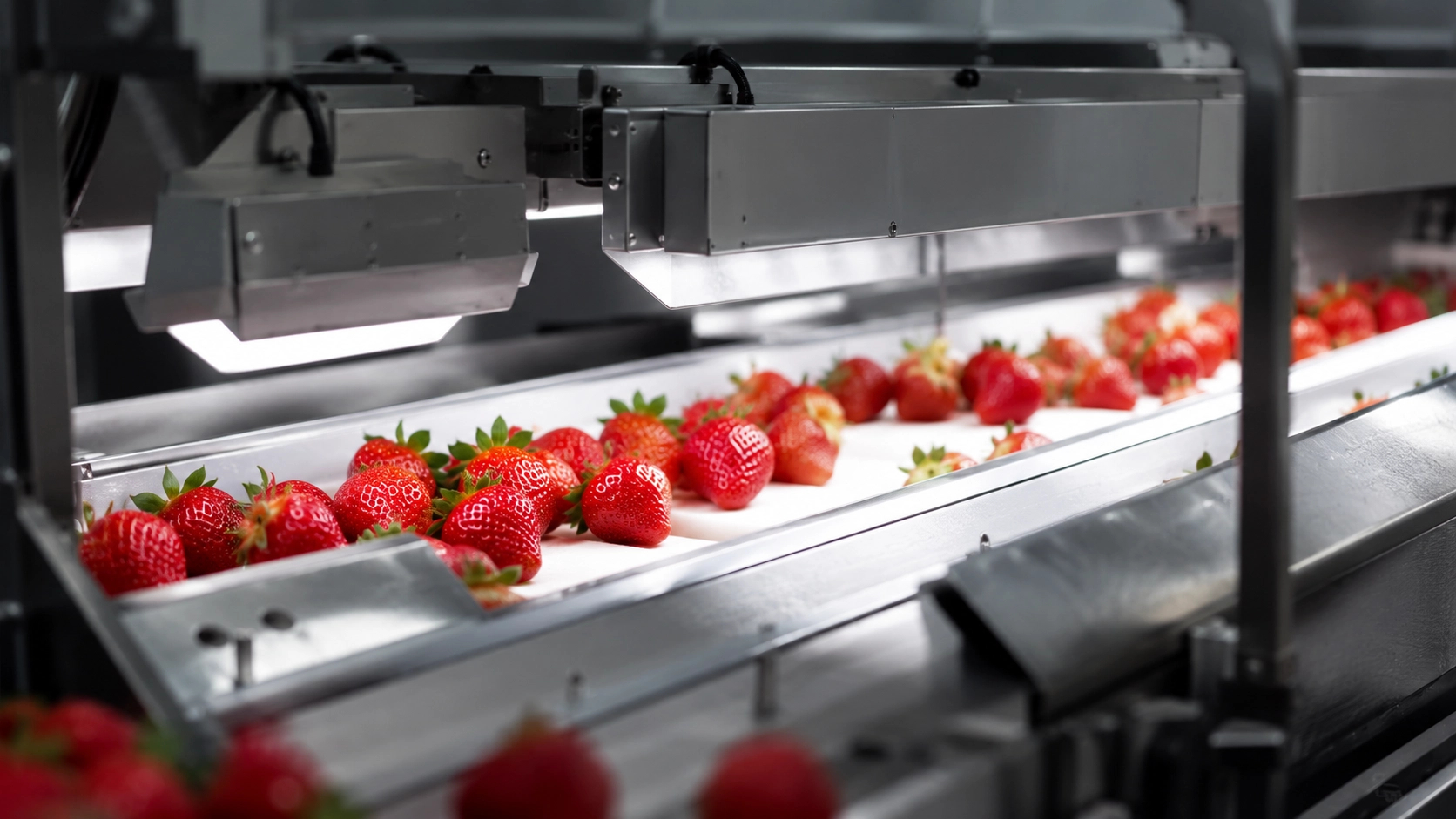

Продукт проходит перед камерой на конвейерной ленте. Его положение остаётся более стабильным, а перемещение происходит без свободного падения на участке распознавания. Такая схема подходит для:
- ломтиков;
- листовой зелени;
- ягод;
- хрупких снеков;
- замороженных продуктов;
- крупных овощей;
- морепродуктов;
- продукта неправильной формы.
Ленточная подача позволяет контролировать сырьё, которое плохо скользит по лотку или легко повреждается при падении. Однако сама лента должна оставаться чистой и иметь стабильный оптический фон.
Третий этап: освещение рабочей зоны
Камере необходимо получить изображение с одинаковой яркостью и цветопередачей по всей ширине потока. Для этого продукт освещается специально подобранными источниками света. В оборудовании могут применяться светодиодные источники разных спектральных диапазонов. Их расположение и интенсивность подбирают с учётом цвета, формы и отражающих свойств продукта.
Например, блестящая влажная поверхность создаёт больше бликов, чем сухая. Светлый продукт требует другого фона и режима освещения, чем тёмные семена или обжаренные орехи. Если условия освещения нестабильны, камера начинает воспринимать одинаковые частицы по-разному. Это увеличивает число ложных срабатываний.
Освещение должно:
- исключать тёмные зоны;
- уменьшать случайные блики;
- подчёркивать различия между объектами;
- сохранять стабильность в течение смены;
- не искажать цвет продукта;
- работать синхронно с камерой;
- отделять объект от фона.
Четвёртый этап: получение изображения
Когда продукт проходит через зону контроля, камеры формируют его цифровое изображение. В зависимости от модели оборудование может осматривать одну или несколько сторон объекта. Для мелких быстро движущихся продуктов важно, чтобы камера имела достаточную скорость съёмки. Иначе изображение будет неполным или размытым.
Разрешение также имеет значение. Камера должна различать минимальный дефект, который предприятие считает критичным. Однако увеличение детализации само по себе не гарантирует лучшего результата: продукт всё равно должен быть правильно подан и достаточно освещён.
Оптическая система оценивает:
- цвет;
- яркость;
- контраст;
- площадь объекта;
- длину и ширину;
- контур;
- симметрию;
- расположение пятен;
- неоднородность поверхности;
- различия между отдельными зонами частицы.
Компания "РУСБАНА" предлагает установку, запуск, обслуживание и гарантию на поставляемые производственные линии, а также обучение персонала.
Какие сенсоры используются
Комплектация определяется задачами сортировки. В одной машине может использоваться один тип камеры или несколько средств контроля.
RGB-камеры анализируют изображение в видимой части спектра. Они применяются для выявления различий, которые заметны человеческому глазу:
- потемнений;
- пятен;
- изменения зрелости;
- отклонений оттенка;
- посторонних цветных примесей;
- дефектов поверхности.
Такая система эффективна, когда брак отличается от хорошего продукта по видимому цвету.
Монохромная камера оценивает яркость и контраст без детального анализа цветовых оттенков. Она может использоваться для задач, где важна разница между светлыми и тёмными объектами.
Инфракрасный контроль помогает различать материалы, которые выглядят одинаково в видимом диапазоне, но по-разному отражают или поглощают излучение. В зависимости от установленной системы могут выявляться:
- отдельные органические и неорганические примеси;
- оболочки;
- пластик;
- сухие и влажные участки;
- материалы, близкие по цвету к продукту.
Наличие инфракрасного канала не означает, что машина распознает любую внутреннюю проблему. Возможности зависят от диапазона сенсора, свойств объекта и программной настройки.
В специализированных моделях могут применяться лазеры или многоспектральные камеры. Они позволяют анализировать особенности поверхности и отклик материала в нескольких спектральных диапазонах.
Такие системы используются для сложных задач, когда обычного цветового изображения недостаточно. Однако их необходимость должна подтверждаться испытанием на реальном продукте.
Пятый этап: программный анализ
После получения изображения система разбивает его на отдельные объекты и сравнивает каждый из них с заданными параметрами.
Принцип работы оптической сортировки основан на последовательном анализе признаков:
- камера фиксирует движущийся объект;
- программа отделяет его от фона;
- определяет контур и размеры;
- анализирует цвет и поверхность;
- сравнивает результат с сохранённым рецептом;
- относит объект к годному или дефектному;
- передаёт команду системе отбраковки.
Решение принимается не по одному универсальному показателю. Для одного продукта критичным может быть тёмное пятно, для другого — отклонение размера или нарушение формы.
В современных машинах оператор может настраивать несколько групп дефектов. Например:
- слишком тёмный продукт;
- слишком светлый продукт;
- красные или зелёные включения;
- повреждения определённой площади;
- частицы неправильной формы;
- объекты больше или меньше заданного размера;
- посторонние материалы.
Для каждого признака устанавливают собственный уровень чувствительности.
Шестой этап: определение траектории дефекта
После распознавания программа должна определить, где окажется дефектная частица в момент отбраковки. Ошибка в расчёте приводит к тому, что струя воздуха проходит рядом с дефектом или удаляет соседний качественный продукт. Именно поэтому стабильная подача так важна. Если частица неожиданно ускоряется, сталкивается с другим объектом или меняет направление после съёмки, точность отбраковки снижается даже при правильном распознавании.
Для анализа система учитывает:
- положение объекта в кадре;
- скорость движения;
- направление траектории;
- расстояние до форсунок;
- время обработки изображения;
- задержку открытия клапана;
- продолжительность воздушного импульса.
Седьмой этап: пневматическая отбраковка
В большинстве фотосепараторов дефекты удаляются коротким импульсом сжатого воздуха. Ряд быстро срабатывающих форсунок располагается поперёк потока. Некоторые крупные изделия могут удаляться не воздухом, а механическими заслонками, толкателями или перекидными устройствами.
- открывается нужный пневматический клапан;
- формируется направленная воздушная струя;
- дефектная частица меняет траекторию;
- годный продукт продолжает движение;
- потоки попадают в разные приёмные каналы.
- расстояния между форсунками;
- скорости их срабатывания;
- давления воздуха;
- чистоты сопел;
- продолжительности импульса;
- стабильности траектории продукта;
- плотности потока.
Слишком слабый импульс не удалит тяжёлую частицу. Чрезмерно сильная или продолжительная струя вместе с дефектом захватит качественный продукт.
Восьмой этап: разделение потоков
Отбракованный поток желательно периодически анализировать. Если в нём находится много качественного сырья, настройки слишком строгие либо продукт поступает перед камерой слишком плотно.
После отбраковки продукт направляется по отдельным каналам:
- годный поток;
- отбракованный продукт;
- промежуточная фракция;
- материал для повторной сортировки.
Двухпоточная схема отделяет только годный продукт от брака. Более сложное оборудование может одновременно формировать несколько категорий, например:
- продукция высшего качества;
- допустимый продукт для переработки;
- критический брак;
- посторонние включения.
Как выглядит полная процедура фотосепарации
Процедура фотосепарации включает не только работу камер. Если исключить подготовительные этапы, точность камеры не сможет полностью компенсировать нестабильный поток. Полный производственный цикл состоит из нескольких взаимосвязанных операций:
- предварительное удаление крупных примесей;
- очистка от пыли и мелкой фракции;
- разделение комков;
- равномерная подача продукта;
- формирование тонкого слоя;
- освещение и съёмка;
- анализ изображения;
- классификация объектов;
- расчёт момента отбраковки;
- удаление дефекта;
- отвод разделённых потоков;
- контроль результата;
- корректировка рецепта.
Что происходит с изображением внутри системы
Изображение, полученное камерой, проходит цифровую обработку. При сортировке неоднородных натуральных продуктов нельзя слишком сужать допустимый диапазон. Иначе машина будет удалять естественно отличающиеся, но качественные частицы. Конкретные алгоритмы зависят от производителя, но общая логика обычно включает:
- коррекцию яркости;
- отделение продукта от фона;
- выделение границ;
- определение отдельных объектов;
- анализ цветовых каналов;
- измерение геометрии;
- поиск участков с отличающимися признаками;
- сравнение с заданными порогами;
- присвоение категории.
Например, небольшое пятно может быть допустимым, а более крупное — считаться браком. Система должна учитывать не только цвет дефекта, но и занимаемую им площадь.
Фотосепаратор работает как единая система подачи, распознавания и точечной отбраковки. Продукт распределяется тонким слоем, проходит через освещённую зону, фиксируется камерами и сравнивается с заданными параметрами качества. После обнаружения дефекта программа рассчитывает его траекторию и включает нужную воздушную форсунку. Точность процесса зависит не только от характеристик камер, но и от равномерности потока, стабильности освещения, правильной калибровки и настройки допустимых отклонений.
